Магнитные дефектоскопы применяются для обнаружения поверхностных и подповерхностных нарушений сплошности в изделиях из ферромагнитных материалов. С их помощью выявляют трещины, волосовины, закаты, надрывы, непровары, несплавления и другие дефекты, которые могут повлиять на прочность и безопасность детали или конструкции.
В каталоге компании «Дефектоскопы-Рус» можно купить магнитный дефектоскоп в Нижнем Новгороде для производственного, лабораторного и выездного неразрушающего контроля. В разделе представлены приборы на постоянных магнитах, электромагнитные устройства, переносные магнитопорошковые дефектоскопы, стационарные установки и специализированное оборудование для контроля сварных соединений, осей, колёсных пар, труб и деталей машин.
Как работает магнитный дефектоскоп
Магнитный метод основан на намагничивании контролируемого изделия. В бездефектном участке магнитный поток распределяется относительно равномерно. При наличии трещины или другого нарушения сплошности возникает локальное поле рассеяния, которое можно обнаружить с помощью магнитного порошка, суспензии, датчика или другого индикаторного средства.
Магнитопорошковый дефектоскоп формирует магнитное поле в контролируемой зоне. После нанесения сухого порошка или магнитной суспензии частицы собираются около границ дефекта и образуют видимое индикаторное изображение. По нему специалист определяет положение, протяжённость и направление выявленной несплошности.
Полный ассортимент приборов для разных методов неразрушающего контроля представлен в разделе дефектоскопов.
Какие дефекты выявляет магнитопорошковый контроль
Магнитные и магнитопорошковые дефектоскопы применяются для обнаружения:
- поверхностных и подповерхностных трещин;
- волосовин, закатов и надрывов металла;
- непроваров и несплавлений сварных соединений;
- усталостных повреждений деталей;
- дефектов в околошовной зоне;
- нарушений сплошности в поковках и отливках;
- трещин в осях, валах, шестернях и других нагруженных деталях;
- эксплуатационных повреждений металлических конструкций.
Метод применяется только для изделий из материалов, способных намагничиваться. Для контроля алюминия, меди, титана и других неферромагнитных электропроводящих материалов рекомендуется использовать вихретоковые дефектоскопы.
Магнитные дефектоскопы на постоянных магнитах
Дефектоскопы на постоянных магнитах не требуют подключения к электрической сети. Они удобны для выездного контроля, работы на открытых площадках, обследования крупногабаритных конструкций и применения на объектах, где использование электрического оборудования ограничено.
Гибкий магнитопровод позволяет устанавливать полюса на плоских, цилиндрических и криволинейных поверхностях. При выборе такого прибора учитывают силу отрыва, расстояние между полюсами, напряжённость создаваемого поля, массу и возможность адаптации магнитопровода к форме объекта.
Для мобильного контроля можно рассмотреть магнитный дефектоскоп ПМ-30 в кейсе. Прибор предназначен для выявления поверхностных и подповерхностных дефектов в ферромагнитных материалах и подходит для работы в цеховых и полевых условиях.
В каталоге также представлен дефектоскоп МАГНУМ-03 на постоянных магнитах. Он применяется при магнитопорошковом контроле в ситуациях, когда подключение оборудования к сети невозможно или нежелательно.
Электромагнитные и переносные дефектоскопы
Электромагнитные дефектоскопы создают магнитное поле при подаче электрического тока. В зависимости от конструкции оборудование может обеспечивать продольное, циркулярное или комбинированное намагничивание контролируемой детали.
Переносные приборы применяются для обследования сварных соединений, труб, резервуаров, металлоконструкций, поковок, литых деталей и элементов промышленного оборудования. Они подходят для локального контроля отдельных зон и выполнения работ непосредственно на объекте.
Для производственных и лабораторных задач можно подобрать магнитопорошковый дефектоскоп СТРИМ-15. Прибор используется для намагничивания и последующего размагничивания ферромагнитных изделий, а также позволяет выполнять продольное и циркулярное намагничивание.
Контроль сварных соединений
Магнитопорошковый метод востребован при проверке сварных швов из ферромагнитных сталей. Он позволяет выявлять трещины, волосовины, непровары и несплавления, расположенные на поверхности или непосредственно под ней.
При обследовании сварного соединения контролируется не только сам шов, но и околошовная зона. Направление магнитного поля выбирают таким образом, чтобы оно пересекало предполагаемый дефект. При необходимости контроль проводят в двух взаимно перпендикулярных направлениях.
Дополнительные приборы для ультразвукового, магнитного и комбинированного обследования соединений представлены в разделе дефектоскопов для контроля сварных швов.
Магнитопорошковые установки для промышленного контроля

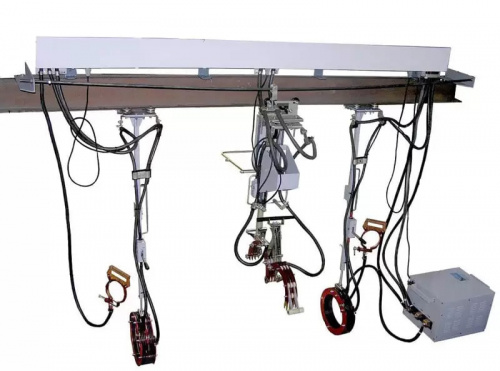

Для серийной проверки деталей и выполнения специализированных операций применяются стационарные или передвижные магнитопорошковые установки. Они могут обеспечивать автоматическое или ручное намагничивание, контроль параметров тока и размагничивание изделий после завершения проверки.

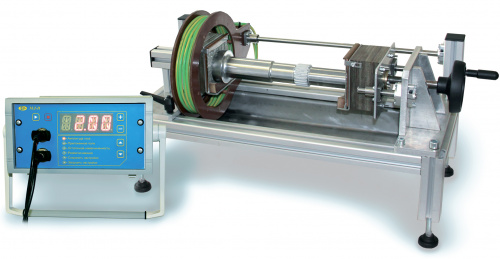

Стационарное оборудование используют при контроле осей, валов, колёсных пар, колец подшипников, деталей железнодорожного транспорта и других изделий с заданной геометрией. Комплектация и конструкция установки выбираются с учётом размеров объекта, требуемого способа намагничивания и производительности участка.
Для контроля деталей колёсных пар в каталоге представлена магнитопорошковая установка МД-14ПКМ. Она применяется для обследования средней части и шеек осей, а также внутренних колец, напрессованных на шейку.
Для обнаружения поперечных трещин в средней части осей вагонных колёсных пар можно рассмотреть разъёмный магнитопорошковый дефектоскоп МД-13ПР. Такое оборудование подбирается по диаметру рабочего отверстия, параметрам намагничивающего тока, габаритам контролируемой детали и требованиям технологического процесса.
Наборы для магнитопорошкового контроля

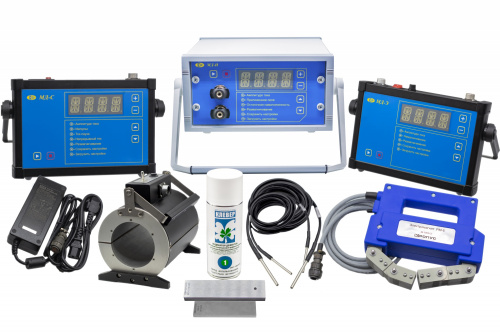

Для организации рабочего места требуется не только намагничивающее устройство. В комплект могут входить магнитные порошки и суспензии, контрастная краска, очиститель, ультрафиолетовый осветитель, контрольные образцы, измерительные приборы и средства визуального осмотра.
Готовым решением является набор для магнитопорошкового контроля МАГНУМ+. В зависимости от выбранной комплектации он может включать дефектоскоп серии МАГНУМ, расходные материалы для контрастного и люминесцентного контроля, лупу и контрольный образец.
При формировании комплекта необходимо учитывать требования применяемой методики, способ наблюдения индикаторного рисунка, условия освещения, температуру поверхности и материал контролируемого изделия.
Магнитно-вихретоковые дефектоскопы
Для специализированных задач могут применяться приборы, объединяющие магнитный и вихретоковый методы. Они используются при обследовании труб, сосудов, энергетического оборудования и других ферромагнитных конструкций, в том числе через слой изоляционного покрытия или коррозионных отложений.
В каталоге доступен магнитно-вихретоковый дефектоскоп ВИД-345 в комплектации ГТУ. Прибор предназначен для выявления и оценки глубины стресс-коррозионных трещин, а также контроля толщины изоляционного покрытия на ферромагнитных конструкциях.
Объекты магнитопорошкового контроля
Магнитные дефектоскопы применяются при обследовании:
- сварных соединений и околошовных зон;
- магистральных и технологических трубопроводов;
- резервуаров и сосудов под давлением;
- валов, осей и колёсных пар;
- зубчатых колёс и деталей механизмов;
- поковок, отливок и штампованных изделий;
- строительных металлоконструкций;
- деталей подъёмных сооружений;
- элементов железнодорожного транспорта;
- оборудования энергетической, нефтегазовой и машиностроительной отраслей.
Отличие магнитного контроля от других методов
Магнитопорошковый контроль эффективен при поиске небольших поверхностных и подповерхностных дефектов в ферромагнитных материалах. Он не предназначен для глубокого обследования внутреннего объёма изделия и не применяется к большинству цветных металлов.
Для обнаружения внутренних несплошностей в сварных соединениях, поковках, отливках и прокате применяются ультразвуковые дефектоскопы. Ультразвуковой метод позволяет определять координаты отражателя и контролировать объём материала на значительной глубине.
Вихретоковый метод также чувствителен к поверхностным дефектам, но может использоваться для контроля не только ферромагнитных, но и других электропроводящих материалов. Выбор метода выполняется с учётом материала изделия, расположения предполагаемых дефектов, состояния поверхности и нормативных требований.
Как выбрать магнитный дефектоскоп
Перед тем как купить магнитный дефектоскоп в Нижнем Новгороде, рекомендуется определить:
- марку и магнитные свойства контролируемого материала;
- форму и размеры изделия;
- тип и предполагаемое направление дефектов;
- необходимый способ намагничивания;
- требуемую силу отрыва или величину намагничивающего тока;
- необходимость продольного и циркулярного намагничивания;
- условия работы — цех, лаборатория или открытая площадка;
- наличие электропитания на объекте;
- необходимость размагничивания изделия;
- вид контроля — цветной или люминесцентный;
- требования к расходным материалам и контрольным образцам;
- необходимость калибровки и дополнительной комплектации.
Для локального выездного контроля обычно выбирают компактный электромагнит или прибор на постоянных магнитах. Для серийной проверки деталей и сложных технологических операций применяют установки с регулируемыми режимами намагничивания, контролем тока и функцией размагничивания.
Если точная модель не определена, оборудование можно подобрать по техническому заданию, нормативному документу или описанию объекта. При подготовке предложения учитываются характеристики дефектоскопа, способ намагничивания, размеры контролируемой зоны и необходимый набор расходных материалов.
Купить магнитный дефектоскоп в Нижнем Новгороде
Чтобы заказать магнитный или магнитопорошковый дефектоскоп, выберите подходящую модель в каталоге либо направьте запрос с описанием производственной задачи. Можно сформировать комплект для ручного выездного контроля, обследования сварных соединений или оснащения стационарного участка дефектоскопии.
Компания «Дефектоскопы-Рус» поставляет магнитные дефектоскопы в Нижнем Новгороде и в другие регионы России. Актуальную цену, наличие, срок поставки и состав комплекта можно уточнить в карточке оборудования или у менеджера.
