Дефектоскопы на фазированных решётках применяются для высокоточного ультразвукового контроля сварных соединений, трубопроводов, резервуаров, металлоконструкций и ответственных деталей промышленного оборудования. Технология позволяет управлять направлением и фокусировкой ультразвукового луча, выполнять секторное сканирование и получать наглядное изображение контролируемой области.
В каталоге компании «Дефектоскопы-Рус» можно купить дефектоскоп на фазированных решётках в Нижнем Новгороде для ручного, полуавтоматического или автоматизированного неразрушающего контроля. В разделе представлены приборы УСД-60ФР и системы линейки OmniScan, предназначенные для решения производственных и экспертных задач.
Как работает дефектоскоп на фазированных решётках
Фазированная антенная решётка состоит из нескольких пьезоэлектрических элементов, каждый из которых участвует в формировании ультразвукового импульса. За счёт управления временными задержками между отдельными элементами прибор изменяет угол распространения, форму и положение фокуса ультразвукового луча.
При использовании секторного сканирования контролируемая зона прозвучивается под несколькими углами без постоянной механической перестановки преобразователя. Это помогает обследовать сварное соединение с разных направлений, определить положение несплошности и получить более наглядные данные для последующего анализа.
Другие приборы для различных методов неразрушающего контроля представлены в общем разделе дефектоскопов.
Задачи контроля методом фазированных решёток
ФР-дефектоскопы применяются для обнаружения и оценки различных нарушений сплошности материала:
- трещин в сварном шве и околошовной зоне;
- непроваров и несплавлений;
- пор и скоплений пор;
- шлаковых и неметаллических включений;
- расслоений основного металла;
- коррозионных повреждений и утонения стенки;
- эксплуатационных повреждений деталей;
- дефектов в изделиях сложной геометрии.
Результативность контроля зависит от выбранной схемы сканирования, параметров фазированной решётки, формы изделия, толщины материала, качества подготовки поверхности и правильности настройки оборудования.
Контроль сварных соединений
Одно из основных направлений применения дефектоскопов на фазированных решётках — контроль сварных швов трубопроводов, резервуаров, сосудов под давлением и металлоконструкций. Секторное сканирование позволяет прозвучивать соединение под разными углами и анализировать отражённые сигналы в пределах одной настроенной схемы.
ФР-дефектоскопы используют для обследования стыковых, продольных, кольцевых и других сварных соединений. Конкретная схема контроля подбирается с учётом толщины металла, формы разделки кромок, доступности поверхности и требований нормативной документации.
Дополнительное оборудование для проверки соединений представлено в разделе дефектоскопов для контроля сварных швов.
Преимущества фазированных антенных решёток
По сравнению с традиционным ручным ультразвуковым контролем технология фазированных решёток предоставляет дополнительные возможности:
- электронное изменение угла ввода ультразвукового луча;
- фокусировка сигнала на выбранной глубине;
- секторное и линейное сканирование;
- наглядное отображение контролируемой зоны;
- сохранение результатов для последующего анализа;
- возможность механизированного перемещения преобразователя;
- повторяемость настроенной процедуры контроля;
- возможность документирования результатов обследования.
Технология не отменяет требования к квалификации специалиста. Для получения достоверных результатов необходимо правильно выбрать преобразователь, призму, законы фокусировки, параметры сканирования и контрольные образцы.
Ультразвуковой дефектоскоп УСД-60ФР
Для проведения контроля с применением фазированных антенных решёток в каталоге представлен ультразвуковой дефектоскоп УСД-60ФР. Прибор может использоваться при обследовании сварных соединений, труб, металлоконструкций и других промышленных объектов.
Комплектация УСД-60ФР подбирается с учётом объекта контроля, требуемого количества элементов решётки, типа призмы, способа перемещения преобразователя и необходимости дополнительного программного обеспечения.
Дефектоскоп OmniScan MX2
Дефектоскоп OmniScan MX2 Olympus предназначен для ультразвукового контроля промышленных объектов и совместим с модулями на основе фазированных решёток. Прибор может применяться для обследования сварных швов, трубопроводов, композитных материалов и участков с коррозионными повреждениями.
Перед заказом необходимо определить требуемую конфигурацию оборудования, совместимые преобразователи, призмы, сканеры и программные модули. Итоговый состав комплекта зависит от методики и производственной задачи.

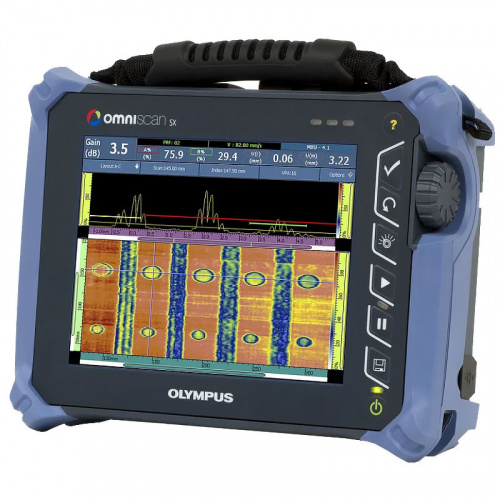

Дефектоскоп OmniScan SX
Для ручного и автоматизированного контроля сварных соединений можно рассмотреть дефектоскоп OmniScan SX Olympus. Модель работает по технологии фазированных решёток и позволяет получать визуальное представление результатов обследования.
OmniScan SX может использоваться при поиске дефектов сварных соединений, коррозионных повреждений, расслоений и других несплошностей в промышленных изделиях. Выбор комплектации выполняется с учётом требуемой схемы контроля и параметров используемой антенной решётки.

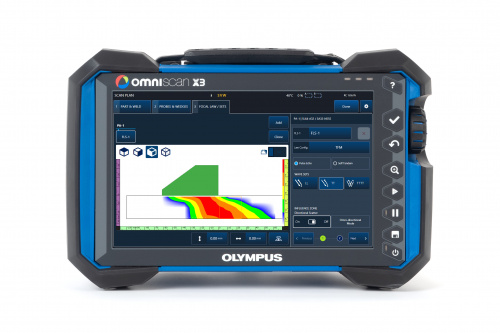

Дефектоскоп OmniScan X3
Для сложных задач ультразвукового контроля в каталоге доступен дефектоскоп OmniScan X3 Olympus. Портативная система предназначена для обследования сварных соединений, трубопроводов, ёмкостей, металлических и композитных конструкций.
Прибор может применяться при ручном, полуавтоматическом и автоматизированном сканировании. Для подготовки полноценного рабочего комплекта дополнительно подбираются фазированные решётки, призмы, сканеры, энкодеры, кабели и другие принадлежности.
Фазированные решётки, призмы и сканеры
Функциональные возможности системы зависят не только от электронного блока, но и от характеристик преобразователя. При подборе фазированной антенной решётки учитывают количество элементов, рабочую частоту, шаг элементов, размеры активной апертуры и тип подключения.
Призма обеспечивает ввод ультразвукового луча в изделие и выбирается в зависимости от материала объекта, требуемого диапазона углов и формы контролируемой поверхности. Для контроля труб и сварных соединений также могут использоваться ручные или механизированные сканеры с энкодерами.
Классические датчики и дополнительные принадлежности представлены в разделе ультразвуковых преобразователей. Для традиционного ручного контроля сварных соединений можно также подобрать наклонные ультразвуковые преобразователи.
Отличие ФР-дефектоскопа от обычного ультразвукового прибора
Традиционный ультразвуковой дефектоскоп обычно работает с одноэлементными прямыми, наклонными или раздельно-совмещёнными преобразователями. Для изменения угла ввода оператор использует другой датчик или призму и механически перемещает преобразователь по заданной схеме.
Фазированная решётка позволяет электронно управлять ультразвуковым лучом и выполнять сканирование в заданном диапазоне углов. Это расширяет возможности визуализации, регистрации и последующего анализа результатов, но требует более тщательной подготовки процедуры контроля.
Для стандартных задач ручного ультразвукового контроля можно перейти в раздел ультразвуковых дефектоскопов.
Как выбрать дефектоскоп на фазированных решётках
Перед тем как купить дефектоскоп на фазированных решётках в Нижнем Новгороде, необходимо определить:
- объект и материал контроля;
- тип и геометрию сварного соединения;
- диапазон толщин контролируемых изделий;
- предполагаемый характер дефектов;
- необходимое количество каналов и элементов решётки;
- диапазон рабочих частот;
- требуемые виды сканирования и визуализации;
- ручной, полуавтоматический или автоматизированный режим работы;
- необходимость сканера и энкодера;
- требования к сохранению и обработке данных;
- необходимость поверки и комплекта метрологических документов.
Если конкретная конфигурация не определена, оборудование можно подобрать по техническому заданию, нормативному документу или описанию объекта. При подготовке предложения учитываются не только характеристики дефектоскопа, но и параметры фазированной решётки, призмы, сканера и программного обеспечения.
Купить дефектоскоп на фазированных решётках в Нижнем Новгороде
Чтобы заказать ФР-дефектоскоп, выберите подходящую модель в каталоге или направьте специалистам требования к системе контроля. Можно сформировать комплект для ручного обследования, механизированного сканирования сварных соединений или автоматизированного контроля производственных объектов.
Компания «Дефектоскопы-Рус» поставляет дефектоскопы на фазированных решётках в Нижнем Новгороде и в другие регионы России. Актуальную цену, наличие, срок поставки и состав оборудования можно уточнить в карточке товара или у менеджера.
