Электроды для дефектоскопов применяются при проверке сплошности защитных и изоляционных покрытий труб, резервуаров, металлических конструкций и других промышленных изделий. Они являются рабочими элементами системы контроля, непосредственно контактируют с поверхностью и помогают обнаруживать поры, проколы, трещины, непрокрасы и участки с нарушенной изоляцией.
В каталоге компании «Дефектоскопы-Рус» можно купить электроды для дефектоскопов в Нижнем Новгороде. Представлены пружинные и кольцевые модели для труб разных диаметров, Т-образные электроды для плоских поверхностей, изделия для прижимных электроконтактов, медносульфатные электроды и принадлежности для подключения рабочих элементов к оборудованию.
Для чего нужны электроды дефектоскопа
При электроискровом контроле между рабочим электродом и металлическим основанием создаётся высокое напряжение. Электрод перемещают по поверхности защитного покрытия. Если в изоляции имеется сквозной дефект, возникает электрический разряд, который фиксируется прибором с помощью световой или звуковой сигнализации.
Такая проверка позволяет обнаруживать локальные нарушения покрытия до ввода изделия в эксплуатацию, после нанесения изоляции, во время монтажа или при проведении ремонтных работ. Форма рабочего элемента подбирается под геометрию объекта, чтобы обеспечить равномерное обследование всей контролируемой поверхности.
Другие виды оборудования для неразрушающего контроля представлены в общем разделе дефектоскопов.
Какие электроды представлены в каталоге
Ассортимент включает несколько групп рабочих элементов и принадлежностей:
- пружинные электроды для контроля наружной поверхности труб;
- кольцевые электроды для цилиндрических изделий;
- Т-образные модели для плоских и протяжённых поверхностей;
- трубчатые электроды с увеличенной зоной контроля;
- резиновые кольцевые электроды;
- алюминиевые, латунные и оловянные контактные электроды;
- медносульфатные электроды сравнения;
- захваты и соединительные элементы для пружинных моделей.
Эти изделия различаются назначением, материалом, рабочими размерами, конструкцией и совместимостью с конкретными приборами. Перед заказом необходимо уточнить модель дефектоскопа, тип поверхности, диаметр трубы и параметры применяемой методики.

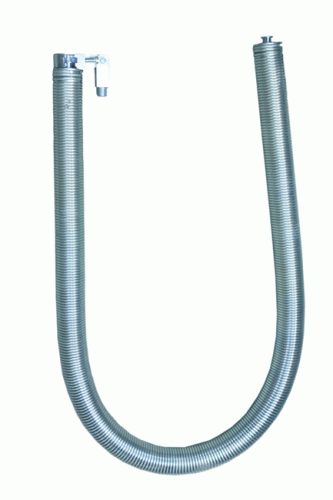

Пружинные электроды для контроля труб
Пружинный электрод используется для контроля защитной изоляции труб и других цилиндрических объектов. Рабочая часть охватывает наружную поверхность изделия, благодаря чему оператор может проверять покрытие по окружности при последовательном перемещении электрода вдоль трубы.
Основным параметром при выборе является наружный диаметр контролируемой трубы. Электрод должен обеспечивать достаточный контакт с поверхностью, свободно перемещаться по изделию и не повреждать исправное покрытие.
В каталоге представлен пружинный электрод диаметром 620 мм. Также доступны модели для труб диаметром 273, 325, 426, 530, 1020 мм и диапазонные исполнения Б19 для нескольких типоразмеров труб.

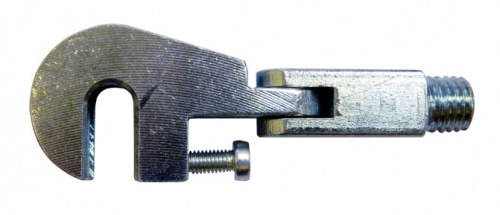

Для подключения рабочего элемента к удлинителю высоковольтного трансформатора применяется захват для пружинного электрода. Совместимость захвата, электрода и дефектоскопа следует проверить до оформления заказа.
Электроды Б19 и С19
Пружинные электроды серий Б19 и С19 предназначены для контроля труб различных наружных диаметров. В каталоге представлены диапазонные модели Б19, а также электроды С19, рассчитанные на конкретный типоразмер трубы.
Диапазонный электрод удобен в случаях, когда требуется обследовать несколько близких типоразмеров. Модель, изготовленная под конкретный диаметр, обеспечивает более точное соответствие геометрии контролируемого изделия.
Для установки и подключения таких рабочих элементов можно подобрать специальный захват для электродов Б19 и С19. При заказе рекомендуется указывать обозначение электрода, диаметр трубы и модель используемого электроискрового дефектоскопа.
Кольцевые электроды
Кольцевой электрод применяется для обследования цилиндрических поверхностей и труб. Его форма позволяет охватывать изделие по окружности и контролировать протяжённый участок при перемещении вдоль оси.
Для отдельных задач можно использовать кольцевой резиновый электрод. Эластичная рабочая часть помогает адаптироваться к форме поверхности. При выборе необходимо учитывать диапазон диаметров, конструкцию изделия и совместимость с применяемым прибором.
Пружинные и кольцевые модели особенно востребованы при контроле заводской и трассовой изоляции трубопроводов, наружных защитных покрытий и отремонтированных участков.

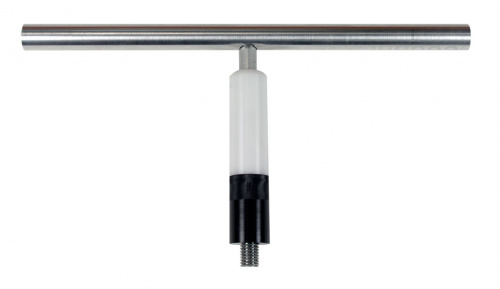

Т-образные электроды для плоских поверхностей
Т-образный электрод предназначен для проверки плоских или слабокриволинейных поверхностей. Его рабочая часть позволяет контролировать широкую полосу покрытия за один проход, что удобно при обследовании листовых изделий, стенок резервуаров, панелей, ёмкостей и металлических конструкций.
В разделе доступен Т-образный трубчатый электрод. Модульная конструкция позволяет формировать рабочую ширину под конкретную задачу, а трубчатое исполнение облегчает перемещение электрода по протяжённой поверхности.
Перед применением необходимо настроить напряжение дефектоскопа в соответствии с толщиной, типом и электрической прочностью контролируемого покрытия. Рабочий элемент должен перемещаться равномерно, без пропусков и чрезмерного давления.
Электроды для прижимных электроконтактов
Отдельную группу составляют электроды для прижимных электроконтактов. Они используются в контактных узлах оборудования и обеспечивают передачу электрического тока к контролируемому изделию.

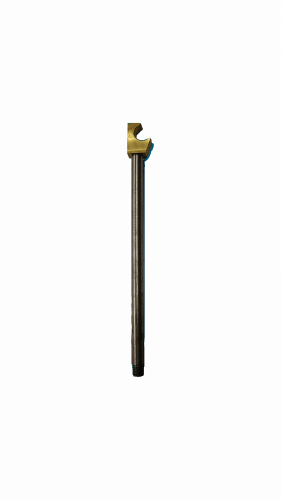

В каталоге представлены алюминиевые электроды для прижимных электроконтактов, а также латунные и оловянные модели с латунным сердечником.
Материал электрода влияет на электрический контакт, износостойкость и совместимость с контролируемым изделием. Подходящая модель выбирается по конструкции контактного узла, применяемому оборудованию и требованиям технологического процесса.
Медносульфатные электроды
Медносульфатный электрод относится к электродам сравнения и применяется при электрохимических измерениях потенциала металлических сооружений. Такие устройства востребованы при обследовании систем противокоррозионной и электрохимической защиты трубопроводов, резервуаров и подземных конструкций.
В разделе представлен медносульфатный электрод ЭМС-К-1,2. Его назначение отличается от пружинных и Т-образных рабочих элементов, поэтому при подборе необходимо учитывать тип измерительного оборудования и выполняемую методику.
Контроль изоляционных покрытий
Электроискровой метод применяется для проверки диэлектрических покрытий, нанесённых на металлическое основание. Это могут быть лакокрасочные, полимерные, мастичные, эмалевые, эпоксидные и другие защитные материалы.
Оборудование помогает обнаруживать:
- сквозные поры и проколы;
- трещины в защитном слое;
- непрокрашенные участки;
- механические повреждения изоляции;
- дефекты после транспортировки и монтажа;
- нарушения покрытия в местах ремонта;
- участки, на которых металлическое основание осталось незащищённым.
Достоверность контроля зависит от правильного выбора напряжения, скорости перемещения, формы электрода и соответствия рабочего элемента геометрии объекта. Перед началом проверки оборудование настраивают по инструкции производителя и действующей методике.
Как выбрать электрод для дефектоскопа
Перед тем как купить электрод для дефектоскопа в Нижнем Новгороде, рекомендуется определить:
- модель и тип используемого дефектоскопа;
- назначение рабочего элемента;
- форму контролируемой поверхности;
- наружный диаметр трубы;
- ширину контролируемой полосы;
- материал и толщину защитного покрытия;
- необходимость контроля плоской или цилиндрической поверхности;
- способ подключения к высоковольтному блоку;
- необходимость захвата, удлинителя или переходника;
- условия проведения работ на производстве или объекте.
Для трубы рекомендуется указывать точный наружный диаметр. Для плоских поверхностей необходимо определить удобную ширину рабочей зоны. Если обозначение подходящего электрода неизвестно, подбор можно выполнить по модели прибора и описанию объекта контроля.
Совместимость с дефектоскопом
Одинаковые по форме электроды могут различаться способом крепления, рабочими размерами и конструкцией соединительного узла. Поэтому перед заменой штатного элемента необходимо проверить его совместимость с дефектоскопом, высоковольтным трансформатором и имеющимся удлинителем.
Для комплектации рабочего места могут потребоваться захваты, кабели, удлинители и другие принадлежности. Их рекомендуется подбирать одновременно с электродом, чтобы исключить проблемы при подключении оборудования на объекте.
Купить электроды для дефектоскопов в Нижнем Новгороде
Чтобы заказать электрод, выберите подходящую модель в каталоге или направьте специалистам информацию о дефектоскопе и контролируемом объекте. При подготовке предложения будут учтены тип поверхности, диаметр трубы, рабочие размеры, способ подключения и необходимая комплектация.
Компания «Дефектоскопы-Рус» поставляет электроды и принадлежности для дефектоскопического оборудования в Нижнем Новгороде и в другие регионы России. Актуальную цену, наличие, срок изготовления или поставки можно уточнить в карточке товара или у менеджера.
